| 概 述 |
| BHD氣囊式重型液壓緩沖器采用了國際先進的新型氣囊復位結構，從而極大的擴展了緩沖能力及行程范圍（緩沖能力達900KJ/C，緩沖行程達1500mm）。該結構由氣囊替代機械復位彈簧，縮短緩沖器總長度，氣囊完全壓縮時小的壓縮比設計，使得BHD系列產品同時擁有低峰值緩沖力和低反彈回復力的特性。BHD氣囊式重型液壓緩沖器是目前全球技術領先，規格型號齊全的重型緩沖系列通用產品，被廣泛應用于各種重工業緩沖制動領域，特別是為自動化倉儲高速堆垛機提供了完美解決方案。 |
|

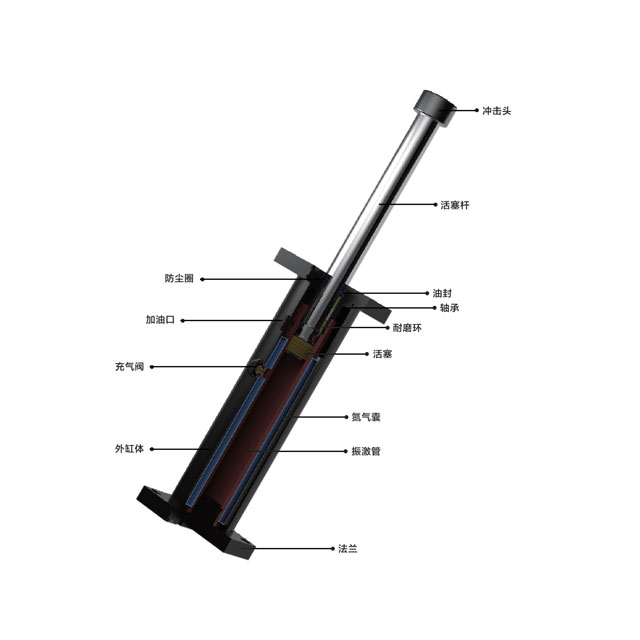

| 能量原理 |
| 緩沖時液壓油流過多節流孔產生粘滯阻尼力，將沖擊能量轉化為熱能，從多節流孔擠壓出的液壓油壓縮氣囊的體積；回程時，壓縮后的氣囊膨脹，將液壓油擠入內缸體，從而將活塞桿復位。 |
| 性能及優點 |
1.設計緊湊，應用領域廣泛；長行程減速安全平穩，吸收能量負荷高達900KJ/C。
2.BHD系列為客戶特殊定制產品，需依據用戶不同應用工況設計節流孔，以達到較佳的緩沖吸能效果。
3.設計符合OSHA，AISE，CMMA標準以及其他例如DIN和FEM安全規定。
4.較大沖擊速度達6M/S，較大循環沖擊次數60次/小時。
5.氮氣囊僅為活塞桿復位設計，回復力較小。
6.外缸體采用特殊環氧噴漆和活塞桿為鍍硬鉻，可用于戶外及高腐蝕環境
7.可選附件多：包括防塵罩、U型夾、安全纜及活塞桿安全復位傳感器。
8.專用密封件和特種液壓油的結合，可以提高標準的工作溫度范圍：從（-10℃~60℃）擴大到（-35℃~100℃）
9.可依據客戶要求，提供特殊設計產品。 |

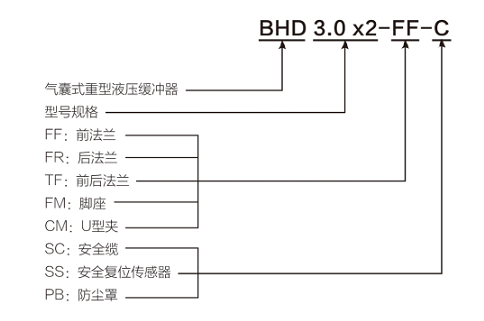

| 訂購示例 |
BHD氣囊式重型液壓緩沖器訂購信息
在訂購時需提交的應用數據
移動物體重量：W (kg)
沖擊速度：V （m/s）
額外驅動力(如有)：Fp（N）
并用緩沖器數量：n (支)
每小時沖擊次數：a (次數/小時)
其他（如溫度，環境條件,標準等）
注：1.BHD系列產品為用戶特殊訂制產品，需根據用戶提供的應用數據來設計節流孔。
2.緩沖行程大于300mm時，考慮安裝及使用過程中平行度要求，建議不能單獨選用后法蘭安裝方式。
3.如使用現場多粉塵等比較惡劣環境，尤其對緩沖器壽命要求較高時，建議選用防塵罩來保護活塞桿。
4.當安裝位置高于2m之上時，建議選用附件-安全纜，防止墜落事故。
5.如用戶系統需獲得活塞桿是否完全復位信號，可選用活塞桿安全復位傳感器。
|
| BHD氣囊式重型液壓緩沖器檢索表 |
|
型號 | 緩沖行程
(mm)
S | 每次較大吸收
能量范圍
(Nm/C)
ET | 外缸體尺寸
（mm）
C | 頁碼 | |
BHD1.5*(行程) | 50-600 | 3200-14200 | 90 | 25 | BHD2.0*(行程) | 250-1400 | 14400-41650 | 110 | 26 | BHD3.0*(行程) | 50-1422 | 9600-4170294 | 130 | 27 | BHD3.5*(行程) | 50-1200 | 13000-182750 | 155 | 28 | BHD4.0*(行程) | 50-1200 | 15100-271600 | 200 | 29 | BHD5.0*(行程) | 100-1200 | 46700-467000 | 215 | 30 | BHD6.0*(行程) | 100-1200 | 76500-805000 | 275 | 31 |
|
